Warum sind Miniatur-Leistungsschalter 2P 125A für einen zuverlässigen elektrischen Gleichstromschutz unerlässlich?

Abstrakt:Da moderne Photovoltaik- und Kommunikationssysteme zunehmend auf eine zuverlässige Gleichstromverteilung angewiesen sind, ist ein wirksamer Stromkreisschutz unerlässlich geworden.Galaxy Fusebietet die2P 125A Miniatur-LeistungsschalterEntwickelt für Gleichstromanwendungen, die Überlastschutz, Kurzschlussschutz und sichere Stromkreistrennung erfordern. Basierend auf der YRM9-125DC-Plattform unterstützen diese Leistungsschalter anspruchsvolle Niederspannungs-Gleichstromsysteme und bieten gleichzeitig eine DIN-Schieneninstallation, ein Schaltvermögen von 10 kA und die Einhaltung von IEC 60947-2 und GB/T 14048.2.

Inhaltsverzeichnis

• Was sind 2P 125A Miniatur-Leistungsschalter?
• Wie funktionieren 2P 125A Miniatur-Leistungsschalter?
• Was sind die Hauptmerkmale?
• Was sind die technischen Spezifikationen?
• Wo werden sie häufig verwendet?
• Wie sollten Sie den richtigen DC-Leistungsschalter auswählen?
• Was sollten Sie bei der Installation beachten?
• Häufig gestellte Fragen
• Abschluss

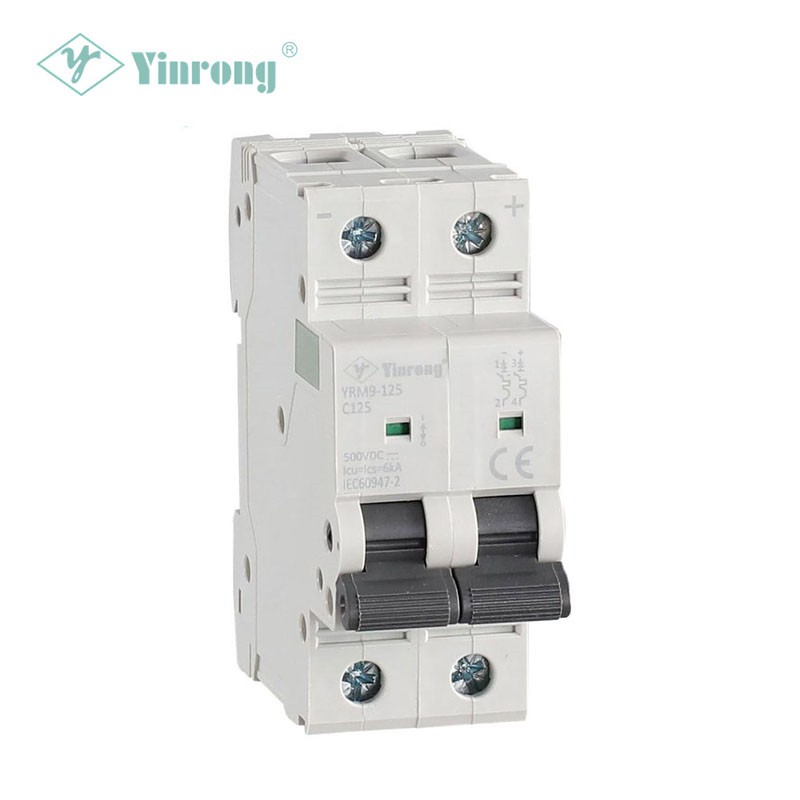

Was sind 2P 125A Miniatur-Leistungsschalter?

A 2P 125A Miniatur-Leistungsschalterist ein DC-Schutzgerät, das ungewöhnliche Strombedingungen unterbricht und bei Bedarf für eine Stromkreisisolierung sorgt. Die Bezeichnung „2P“ bezieht sich auf eine zweipolige Konfiguration, während 125 A den Nennstrom des jeweiligen Modells angibt.

Im Gegensatz zu einer herkömmlichen Sicherung, die normalerweise nach dem Betrieb ausgetauscht werden muss, kann ein Leistungsschalter nach einer entsprechenden Fehleruntersuchung zurückgesetzt werden. Dies macht es besonders nützlich für elektrische Systeme, bei denen Wartungsfreundlichkeit, Wartungseffizienz und schnelle Wiederherstellung wichtig sind.

Laut den Produktinformationen von Galaxy Fuse ist seine YRM9-125DC-Serie insbesondere für DC-Systeme gedachtKommunikationsinfrastruktur und Photovoltaikanlagen. Die Produktfamilie unterstützt 1P-, 2P-, 3P- und 4P-Konfigurationen mit Nennströmen von 80 A bis 125 A und Gleichspannungskonfigurationen von 250 VDC bis 1000 VDC, abhängig von der Polzahl.

Für Käufer, die Schutzoptionen vergleichen, ist es wichtig, den Unterschied zwischen einem Allzweck-AC-Leistungsschalter und einem speziell entwickelten DC-Leistungsschalter zu verstehen, da die DC-Fehlerunterbrechung unterschiedliche elektrische Herausforderungen mit sich bringt. Die Auswahl eines Leistungsschalters, der speziell für die Gleichspannung und Fehlerbedingungen des Systems ausgelegt ist, trägt zur Verbesserung der allgemeinen Schutzzuverlässigkeit bei.

Wie funktionieren 2P 125A Miniatur-Leistungsschalter?

Der Hauptzweck eines Miniatur-Leistungsschalters besteht darin, einen Stromkreis zu trennen, wenn der Strom einen akzeptablen Betriebszustand überschreitet. Bei einer Gleichstrominstallation muss der Leistungsschalter entsprechend der Systemspannung und dem voraussichtlichen Fehlerstrom ausgelegt und ausgelegt sein.

Das Schutzprinzip kann durch drei wichtige Funktionen berücksichtigt werden:

• Überlastschutz:Der Leistungsschalter reagiert, wenn der Strom über einen ausreichenden Zeitraum über dem zulässigen Betriebspegel bleibt.
• Kurzschlussschutz:Es unterbricht deutlich höhere Fehlerströme schnell, um das Risiko von Geräteschäden zu verringern.
• Isolierung:Der Stromkreis kann während der Inspektion, Wartung oder Instandhaltung getrennt werden.

Die technischen Informationen zum YRM9-125DC spezifizieren Zeit-Strom-Tests bei 1,05 Zoll, 1,3 Zoll, 8 Zoll und 12 Zoll. Unter den angegebenen Prüfbedingungen sind die höheren Fehlerströme mit einem schnellen Auslöseverhalten verbunden, was die Kurzschlussschutzfunktion des Leistungsschalters unterstützt.

Was sind die Hauptmerkmale der Miniatur-Leistungsschalter 2P 125A?

Bei der Auswahl eines DC-Miniatur-Leistungsschalters für industrielle oder erneuerbare Energieanwendungen sollte die elektrische Leistung zusammen mit der Installationsfreundlichkeit und der langfristigen Wartungsfreundlichkeit bewertet werden.

1. Zweipoliger Schutz

Die 2P-Konfiguration bietet eine praktische Lösung für Gleichstromverteilungskreise, bei denen zwei Pole gemeinsam geschaltet oder isoliert werden müssen. Dadurch können Systemschutz- und Wartungsmaßnahmen vereinfacht werden.

2. Hohe Stromstärke

Mit einer Nennleistung von 125 A eignet sich diese Leistungsschalterklasse für DC-Verteilungsanwendungen mit höherem Strom, bei denen kleinere MCB-Nennwerte keine ausreichende Kapazität bieten würden. Die YRM9-125DC-Familie deckt Nennstromoptionen von 80 A bis 125 A ab.

3. Gleichspannungsfähigkeit

Beim Kauf von Schaltkreisschutzgeräten ist die Gleichspannungsfestigkeit ein wichtiger Aspekt. Die Produktspezifikationen identifizieren Konfigurationen von 250 VDC bis 1000 VDC entsprechend der Polanordnung, wodurch die Familie für eine Reihe von DC-Architekturen anwendbar ist.

4. 10 kA Ausschaltvermögen

In den Produktinformationen zum YRM9-125DC heißt es: a10 kA Ausschaltvermögen. Diese Eigenschaft ist wichtig für die Beurteilung, ob eine Schutzeinrichtung den potenziellen Fehlerstrom am vorgesehenen Installationsort sicher unterbrechen kann.

5. DIN-Schieneninstallation

Die DIN-Schienenmontage ermöglicht den komfortablen Einbau in Elektroverteilergruppen und Schaltschränken. Es kann auch den Austausch und die Wartung für Systemintegratoren und Elektroinstallateure einfacher machen.

6. Einhaltung internationaler Standards

Die Produktdokumentation weist auf die Einhaltung hinIEC 60947-2UndGB/T 14048,2. Käufer sollten vor der Beschaffung immer die geltenden Zertifizierungs- und Testdokumente für das genaue Modell und den beabsichtigten Markt überprüfen.

Was sind die technischen Spezifikationen?

Technische Spezifikationen sollten der Ausgangspunkt für die Entscheidung sein, ob ein 2P 125A-Miniaturschutzschalter für eine bestimmte Gleichstrominstallation geeignet ist.

Die oben genannten Spezifikationen basieren auf den veröffentlichten Produktinformationen des Herstellers. Da die Spannungs- und Strombelastbarkeit von der genauen Polkonfiguration und den Installationsbedingungen abhängen kann, sollten die Ingenieurteams vor der Bestellung die endgültige Auswahl anhand der neuesten technischen Dokumentation bestätigen.

Wo werden sie häufig verwendet?

Die Kombination aus Gleichstromschutz, hoher Stromkapazität und kompakter DIN-Schienen-Installation macht diesen Leistungsschaltertyp für verschiedene elektrische Anwendungen geeignet.

Solar-Photovoltaik-Systeme

Photovoltaikanlagen enthalten mehrere Gleichstromkreise zwischen Solarmodulen, Kombiniergeräten, Steuerungen, Batterien und Wechselrichtern. Richtig ausgewählte DC-Leistungsschalter können an geeigneten Stellen in der Verteilungsarchitektur Schutz und Isolierung bieten.

Kommunikationssysteme

Die Telekommunikations- und Kommunikationsinfrastruktur ist häufig auf die Gleichstromverteilung angewiesen. Zuverlässiger Stromkreisschutz hilft, fehlerhafte Zweige zu trennen und unterstützt die Wartung, ohne nicht betroffene Stromkreise unnötig abzuschalten.

DC-Verteilertafeln

Industrielle Steuerungssysteme und DC-Verteilerschränke können entsprechend ausgelegte Miniatur-Leistungsschalter verwenden, um einzelne Ausgangsstromkreise zu schützen und gleichzeitig eine strukturierte Schutzstrategie aufrechtzuerhalten.

Energiespeicher und zugehörige Gleichstromausrüstung

Wenn ein Gleichstromnetz einen Abzweigschutz mit höherem Strom erfordert, kann ein Leistungsschalter mit geeigneter Nennleistung Teil der gesamten Schutzarchitektur sein. Batterie-Energiespeicheranwendungen erfordern jedoch eine sorgfältige Bewertung von Fehlerstrom, Spannung, Unterbrechungsfähigkeit, Koordination und geltenden Standards.

Wie sollten Sie den richtigen DC-Leistungsschalter auswählen?

Die Auswahl eines 2P 125A-Miniaturschutzschalters sollte niemals allein auf der Stromstärke basieren. Ein zuverlässiger Auswahlprozess berücksichtigt das gesamte elektrische Umfeld.

1. Bestätigen Sie die Systemspannung.Die DC-Spannungsnennleistung des Leistungsschalters muss den tatsächlichen Systemanforderungen entsprechen oder diese übertreffen.
2. Berechnen Sie den Auslegungsstrom.Wählen Sie einen Nennstrom, der für die Dauerlast und die geltenden elektrischen Designanforderungen geeignet ist.
3. Bestimmen Sie den voraussichtlichen Kurzschlussstrom.Das Ausschaltvermögen muss für den Fehlerpegel am Einbauort geeignet sein.
4. Überprüfen Sie die Polkonfiguration.Bestätigen Sie, ob die Systemarchitektur 1P-, 2P-, 3P- oder 4P-Schutz erfordert.
5. Überprüfen Sie die Leiterkompatibilität.Kabelgröße, Anschlüsse, Anschlussmethode und Installationsbedingungen sollten mit dem ausgewählten Leistungsschalter kompatibel sein.
6. Überprüfen Sie Standards und Zertifizierungen.Stellen Sie sicher, dass die Produktdokumentation den für den Zielmarkt geltenden Vorschriften und Kundenanforderungen entspricht.
7. Berücksichtigen Sie Installation und Wartung.Durch die DIN-Schienenmontage und die eindeutige Kennzeichnung können die Schaltschrankorganisation und die Serviceeffizienz verbessert werden.

Für Beschaffungsteams auf der Suche nach einemChina-Hersteller oder -Lieferant, technische Dokumentation sollte neben Fertigungsfähigkeit, Qualitätskontrollprozessen, Zertifizierung, Lieferfähigkeit und Kundendienst bewertet werden.

Was sollten Sie bei der Installation beachten?

Die richtige Installation ist ebenso wichtig wie die Auswahl des richtigen Leistungsschalters. Ein hochwertiges Stromkreisschutzgerät kann eine falsche Verdrahtung, eine unzureichende Leiterdimensionierung oder einen ungeeigneten Anlagenaufbau nicht ausgleichen.

• Befolgen Sie den Schaltplan und die Installationsanweisungen des Herstellers.
• Überprüfen Sie die DC-Polarität und die Klemmenidentifikation, bevor Sie den Stromkreis einschalten.
• Verwenden Sie Leiter und Klemmen, die für den Nennstrom und die Installationsumgebung geeignet sind.
• Überprüfen Sie das Anzugsdrehmoment gemäß der gültigen technischen Dokumentation.
• Überprüfen Sie die Spannung und das Ausschaltvermögen des Leistungsschalters anhand der tatsächlichen Systembedingungen.
• Überprüfen Sie die Anschlüsse regelmäßig auf Anzeichen von Überhitzung, Lockerheit oder mechanischer Beschädigung.
• Nur qualifiziertes Elektrofachpersonal sollte die Installation, Prüfung, Fehlerbehebung oder Wartung durchführen.

Die veröffentlichten YRM9-125DC-Informationen geben außerdem einen maximalen Kabelanschluss von 25 mm² und eine DIN-Schienen-Installation an und geben Panel-Designern nützliche Informationen bei der Planung von Gehäuselayouts.

Häufig gestellte Fragen

Was bedeutet 2P bei einem 125A-Miniaturschutzschalter?

„2P“ bedeutet, dass der Leistungsschalter zwei Pole hat. In einem DC-Schutzsystem sollte die genaue Schalt- und Isolationsanordnung entsprechend der elektrischen Architektur und den geltenden Vorschriften festgelegt werden.

Ist ein 2P 125A MCB für Solar-PV-Systeme geeignet?

Es kann in geeigneten Gleichstrom-Photovoltaikanwendungen eingesetzt werden, wenn seine Nennspannung, sein Nennstrom, sein Ausschaltvermögen, seine Polkonfiguration und seine Installationsanforderungen mit dem Systemdesign übereinstimmen. Der YRM9-125DC ist speziell für Solar-Photovoltaik- und Kommunikationsanwendungen konzipiert.

Wie hoch ist die Ausschaltkapazität des YRM9-125DC?

Die veröffentlichten Produktinformationen spezifizieren a10 kA Ausschaltvermögen. Die tatsächliche Eignung muss noch anhand des voraussichtlichen Kurzschlussstroms am Einbauort beurteilt werden.

Welchen Standards entspricht das Produkt?

Der Hersteller identifiziertIEC 60947-2UndGB/T 14048,2als anwendbare Normen für das Produkt. Käufer sollten für ihre spezifischen Einkaufsanforderungen aktuelle Compliance- und Zertifizierungsunterlagen anfordern.

Wie hoch ist die mechanische Lebensdauer?

Die veröffentlichten Spezifikationen geben eine mechanische Lebensdauer von an20.000 Zyklen. Die tatsächliche Lebensdauer kann von den Betriebsbedingungen, der Schalthäufigkeit, den Umgebungsbedingungen und den Anwendungsanforderungen abhängen.

Abschluss

Zuverlässiger DC-Stromkreisschutz erfordert mehr als nur die Auswahl eines Leistungsschalters mit der richtigen Nennstromstärke. Ein passendes2P 125A Miniatur-Leistungsschaltersollten geeignete Gleichspannungsfähigkeit, Schaltvermögen, Polkonfiguration, Installationskompatibilität und anerkannte Standards kombinieren. Die YRM9-125DC-Plattform von Galaxy Fuse ist für Anwendungen wie Photovoltaik- und Kommunikationssysteme konzipiert. Zu den veröffentlichten Spezifikationen gehören ein Nennstrom von 80–125 A, ein Ausschaltvermögen von bis zu 10 kA, eine DIN-Schieneninstallation und die Einhaltung von IEC 60947-2 und GB/T 14048.2.

Wenn Sie einen zuverlässigen Gleichstromkreisschutz für ein Photovoltaikprojekt, ein Kommunikationssystem, einen Verteilerschrank oder eine andere industrielle Anwendung suchen,Kontaktieren Sie unsum Ihre Spannung, Stromstärke, Polkonfiguration, Installationsanforderungen und Projektspezifikationen zu besprechen. Galaxy Fuse kann Produktinformationen und technischen Support bereitstellen, um Sie bei der Suche nach einer geeigneten Schaltungsschutzlösung zu unterstützen.
